Ventouse zone 3

Pas de conduit de cheminée ? La ventouse évacue les fumées horizontalement à travers le mur. Pas de sortie de toit, pas de travaux lourds. Poêles à granulés étanches uniquement.

Rappel — La ventouse est un cas particulier : pas de conduit de fumée vertical. Les fumées sortent horizontalement à travers le mur. Le raccordement concentrique dans la pièce relie le poêle au terminal en façade. Exclusivement pour poêles à granulés étanches.

En bref

Pas de conduit vertical

Les fumées sortent horizontalementà travers le mur extérieur. Pas besoin de cheminée ni de sortie de toit.

Installation simplifiée

Un perçage dans le mur, un terminal en façade. Pas de traversée de plancher, pas de travaux dans les combles.

Granulés étanche

Exclusivement pour poêles à granulés étanches. L'air comburant vient de l'extérieur via le terminal.

Principe

Deux tubes concentriques traversent la façade. Le raccordement concentrique dans la pièce relie le poêle à un passage horizontal traversant la façade.

Le terminal évacue les fumées par le tube intérieur et prélève l'air comburant par l'espace annulaire depuis l'extérieur. L'air comburant vient de l'extérieur et est branché directement à l'appareil.

La zone 3 désigne la sortie en façade (par opposition à la zone 1 au-dessus du toit). C'est la configuration la plus simple, mais elle est encadrée par des distances réglementaires strictes.

Conditions préalables

La ventouse zone 3 n'est pas autorisée partout. Vérifiez ces conditions avant de vous engager :

✓ Habitation individuelle uniquement — interdit en habitat collectif
✓ Batiment existant depuis plus de 3 ans — interdit en construction neuve
✓ Appareil a granulés certifié étanche — classe d'étanchéité déclarée sur la plaque signalétique
✓ Prise d'air comburant extérieure — via l'espace annulaire du terminal, branché à l'appareil

Distances réglementaires — Zone 3

Toutes les distances à respecter (CPT §3.3.1.3). Vérifiez chaque point avant de vous engager :

Référence	Distance minimale
Sol extérieur	> 2 m
Dépassement de façade	> 40 cm

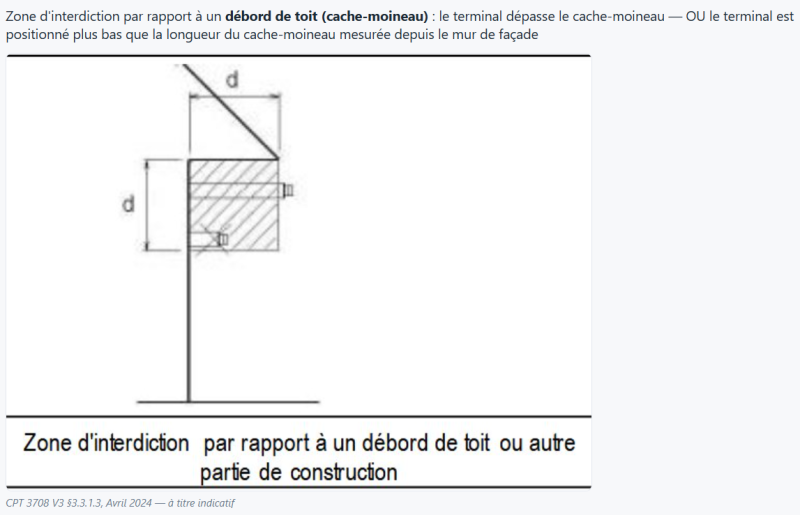

Obstacle plus haut face au terminal (débord de toit, cache moineau)	> 3 m — le terminal doit dépasser le cache moineau, ou être positionné plus bas que la longueur du cache moineau mesurée depuis le mur

Ouvrant sur la même façade (fenêtre, porte)	> 2 m — si moins de 2 m, sortir 50 cm au-dessus de celui-ci. Une fenêtre sur une autre façade ne compte pas.

Velux ou chien assis à moins de 1 m du rebord de toiture	À considérer comme un ouvrant sur le mur — mêmes distances que ci-dessus (> 2 m ou 50 cm au-dessus). Si le velux/chien assis est a plus de 1 m du rebord : aucune restriction.

Limite propriété (habitation voisine)	> 3 m
Façade voisine avec ouvrant ou entrée d'air	> 6 m

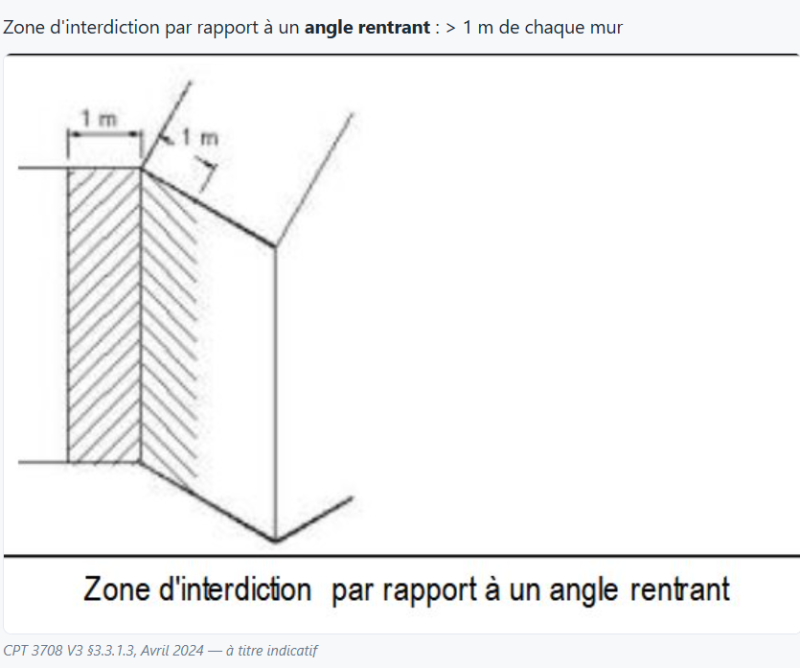

Angle rentrant de votre maison	> 1 m par rapport à l'angle

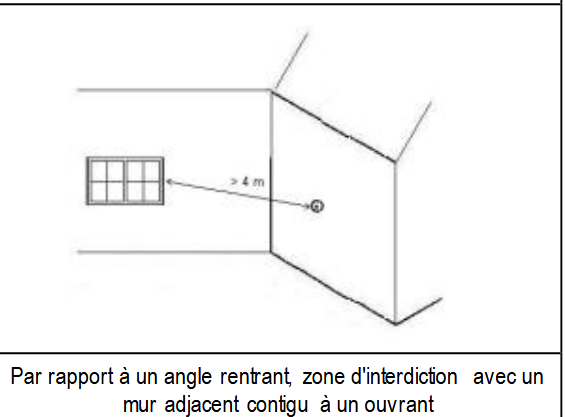

Ouvrant sur angle rentrant de votre maison	> 4 m de l'ouvrant

Cas particulier — terrain voisin non bâti

Si le terrain voisin n'a pas encore d'habitation : > 6 m de la limite de propriété. C'est une clause de précaution au cas ou une construction serait édifiée par la suite. En pratique, toute construction avec ouvrant sera forcément à 3 m de votre limite séparative (obligation réglementaire s'il y met un ouvrant). Si votre terminal est déjà à 3 m de la limite, la distance de 6 m sera respectée en cas de construction d'un voisin (3 m + 3 m).

Interdit

✗ Cour fermée — ventouse interdite
✗ Circulation extérieure hors propriété — trottoir, passage public
✗ Habitat collectif — maison individuelle uniquement

Règles de pose

Distance de sécurité

10 cm minimum entre le conduit concentrique et tout matériau combustible, dans la pièce et lors de la traversée de mur. Coque isolante homologuée DTA possible en traversée.

Sens d'emboîtement

Partie mâle vers le bas sur toutes les jonctions. Si raccordement par l'arrière du poêle : té présent avec tampon/bouchon étanche.

Coudes sur le raccordement

Maximum 2 coudes à 90° sur le raccordement concentrique dans la pièce (tés de sortie non comptés). Hauteur verticale avant le coude horizontal : ≥ 1,50 m (ou valeur notice de l'appareil).
